真空擴(kuò)散焊工藝流程
Publisher: Administrator Date：2022-08-16
真空擴(kuò)散焊接技術(shù)是20世紀(jì)中期成長起來的一種先進(jìn)材料連接和連接方法。其產(chǎn)生的直接推動因素是現(xiàn)代電子、原子能、航空航天等高科技領(lǐng)域。對新材料和新材料加工新方法的要求并重。因此長期以來，主要應(yīng)用于這些工業(yè)指導(dǎo)部門。由于這種技術(shù)制造的復(fù)合材料和結(jié)構(gòu)具有高質(zhì)量、高精度，不損害材料性能，幾乎不受材料限制等特點。有人預(yù)言，在宇宙空間條件下，擴(kuò)散焊將成為最有效的接合方式。
根據(jù)目前擴(kuò)散焊的發(fā)展，可以分為加中間擴(kuò)散層和不加中間擴(kuò)散層的擴(kuò)散焊和擴(kuò)散焊，它們包括氣體保護(hù)擴(kuò)散焊，真空擴(kuò)散焊接、溶劑保護(hù)擴(kuò)散焊接?，F(xiàn)有的擴(kuò)散焊接技術(shù)都是在真空或保護(hù)氣氛下進(jìn)行的。如果允許用后處理時間再次染色，那么在擴(kuò)散焊接之前花費大量金錢的能量進(jìn)行表面處理是沒有回報的。解決這一潛在挑戰(zhàn)的措施是有效保護(hù)擴(kuò)散焊接環(huán)境時。擴(kuò)散焊接過程中的真空保護(hù)與表面準(zhǔn)備時的保護(hù)相同，可以繼續(xù)脫離污染。保護(hù)氣氛當(dāng)用氫氣進(jìn)行擴(kuò)散焊接時，有助于焊接時產(chǎn)生的氧化物的量減少到最低限度，并且可以減少現(xiàn)有的氧化物。但是，在鈦、鋯、鉿、鈮和鉭合金中，會生成氫化物，可能對焊接性能不利。氬氣、氦氣和氮氣在高溫下可以保護(hù)干凈的表面。使用這些惰性氣體時，它們的純度必須很高。適用于許多預(yù)防措施和焊接氣氛的原則，都可以直接用于擴(kuò)散焊接。

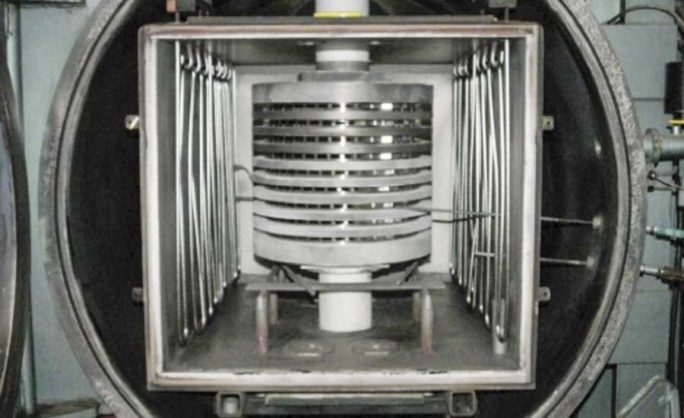

真空或保護(hù)氣氛的擴(kuò)散焊接工藝；一般為：1.表面制備，1.機(jī)械研磨，研磨；或拋光使所需焊接的表面達(dá)到一定的表面光潔度；上釉平整度和平整度，有保證的變形不需要很大就可以使其界面達(dá)到所需的均勻度， 2.酸洗；焊前通常采用化學(xué)方法腐蝕或酸洗；其主要目的是：去除唇深的非金屬膜，莫代爾是氧化物，清洗零件或去除表面冷加工層。 3．用酒精除油，三氯乙烯丙酮或清洗劑進(jìn)行表面脫脂；2.兩焊邊傳動配合后，放入密閉焊臺，焊對兩端固定，焊臺抽真空至10 -3 -10 -5 Torr 或充入惰性氣體；3. 升溫加載，擴(kuò)散焊溫度一般在兩種材料0.6～0.8T，比低熔點材料 M（T M為熔點）。加載方式可分為加靜載或膨脹加壓，即焊接兩端固定，加熱時利用膨脹加壓。壓力是擴(kuò)散焊接的重要參數(shù)（DW )，可以在很大的范圍內(nèi)變化，在276MPa下變化4MPa。4．絕緣根據(jù)材料不同一般為10～30分鐘也有幾個小時達(dá)到。因為擴(kuò)散焊需要在真空或嚴(yán)格的保護(hù)氣氛下工作；不僅生產(chǎn)效率低；限制焊接工件的尺寸；因為焊縫尺寸大時；相應(yīng)增加真空焊接配件；真空密封難度增加，抽真空時間增加，
于我們banner.jpg)
