本文涉及一種含鎂鋁合金的釬焊方法。本方法的鋁合金釬焊可用于熱交換器的制造。

傳統上，包括堿金屬和堿土金屬的氯化物鹽用作鋁合金釬焊的助焊劑。然而，這種氯化物鹽是一種水溶性材料。因此，應在釬焊操作完成后立即用熱水、硝酸或水從工件上清除此類助焊劑，因此此類助焊劑需要使用復雜的清潔操作。

根據實驗結果，這種由氟鋁酸鉀制成的助焊劑不能用于包括鎂在內的鋁合金的釬焊。當由氟鋁酸鉀制成的助焊劑用于這種釬焊時，這種助焊劑使釬焊過程效率低下。


鋁合金中包含的鎂成分是必需的，以增加合金的強度。例如，汽車空調冷凝器的汽車熱交換器的連接器采用包括鎂在內的鋁合金來提高其強度。由于希望連接器的強度高于冷凝器的其他部件，因此連接器由鋁（Al）-鋅（Zn）-鎂（Mg）的合金制成，例如鋁合金A7004（AA標準）。圖顯示了典型鋁合金的拉伸強度與其中包含的鎂量之間的關系。如圖所示，這種具有足夠強度的鋁合金具有大于1.0的鎂重量比。

從該圖中可以明顯看出，不銹鋼具有與陶瓷材料Al2 O3的熱膨脹系數有很大不同。這與金屬合金NiFe42和NiCoFe形成鮮明對比，后者專為與陶瓷材料的釬焊結合而開發。從圖中還可以明顯看出，對于大多數材料，膨脹差異隨著溫度的升高而增加。因此，可以通過保持盡可能低的釬焊溫度來部分補償膨脹差異的問題。

盡管在此實例中從800°C的溫度開始，但示出的示意圖與中基本相同。此外，假設在此溫度下，不同的材料已粘合在一起并因此具有相似的尺寸，則冷卻將意味著由于長度的變化將產生應力。根據室溫下的長度差和相關材料的彈性模量，可以計算出室溫下的應力。

圖2的示意圖同樣表明，在延展性金屬的情況下，例如不銹鋼，由長度變化的差異引起的部分應力可以通過金屬的內部流動來補償。通過注意接頭中的金屬部分盡可能保持延展性，可以減少膨脹差異的問題。

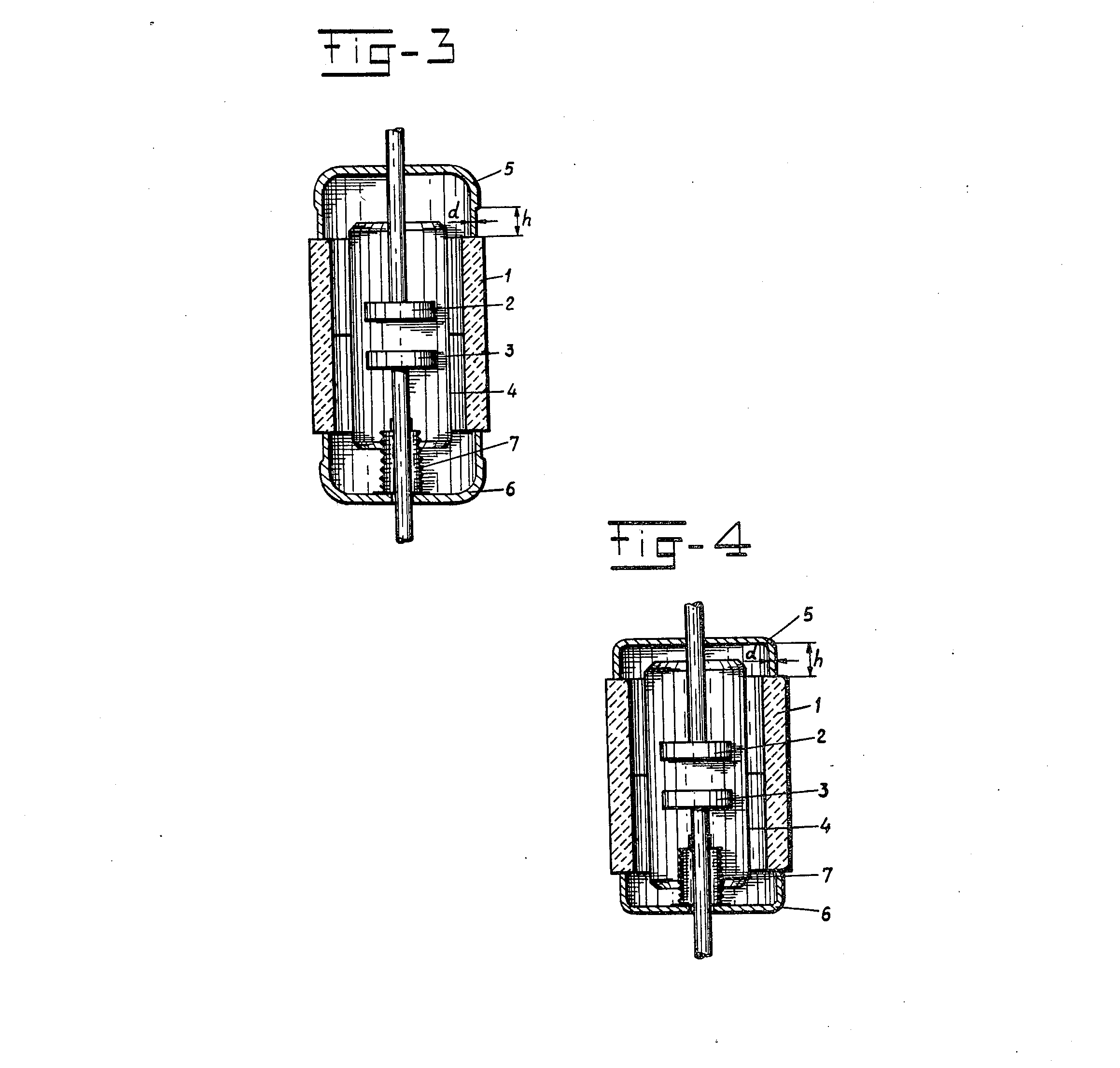

在圖3中示出了真空開關，其中密封蓋5和6分別已根據本文的方法粘合到陶瓷屋1上。除了陶瓷室1和密封蓋5和6之外，真空開關通常還包括實質上固定和可移動的觸點2和3，分別與相關的接觸桿、用于活動接觸桿的真空密封通道所需的波紋管7和用于保護陶瓷屋1的篩網4。為了提高耐腐蝕性，密封蓋 5 和 6 由奧氏體不銹鋼制成。

為了在低溫下進行釬焊，密封蓋已在高真空和極無油的環境中退火，因此，當選擇每毫米材料厚度約一小時的退火處理持續時間時，可以獲得最佳結果。氧化鉻的表皮解離，使密封蓋在約800°C的溫度下變得可釬焊，而材料變得延展性，以至于密封蓋的內部塑性變形可以部分補償應力。

為了進一步補償根據本發明的接頭中的應力，使用直接毗鄰釬焊平面并延伸到具有特殊尺寸的釬焊縫的整個長度的密封帽的一部分。

從釬焊平面測量，該部分延伸超過與材料厚度d固定相關的高度h。該比率可以變化為材料厚度d的5至15倍，但優選為材料厚度d的10倍。通過這種方式，可以通過使密封蓋5和6的相關部分分別與陶瓷房屋1相鄰，以相對于釬焊平面采取一些傾斜位置來實現可選應力。

如果高度h小于上述高度，則端蓋5和6由于應力而從陶瓷房1上剪切的風險將大大增加。

其中端蓋作為一個整體滿足材料厚度d的要求。然后，平行于接觸平面的端蓋部分必須位于距釬焊平面的最小距離處。

根據上述方法，不銹鋼和陶瓷材料之間可以用簡單的方式產生非常好的粘合。盡管本發明的方法在真空開關的情況下提供了非常好的可能性，但其他可能的應用是可以想象的，例如在真空放電裝置中。此外，應該注意的是，可以使用其他陶瓷材料代替Al2 O3。
