于我們banner.jpg)
真空擴(kuò)散焊的基本知識(shí)點(diǎn)
2022-10-14
當(dāng)由金屬制成的靶材和由金屬制成的背板材料相互疊加并擴(kuò)散焊接時(shí)，主要粘接條件如下。期望溫度，大氣條件（真空度，反應(yīng)性有害雜質(zhì)氣體分壓），加熱溫度和加熱保持時(shí)間以及壓制力等要求在焊接時(shí)的所需范圍內(nèi)。在這些要求中，表面清潔度越高越好。由于擴(kuò)散焊接利用了焊接表面上鍵合材料之間原子的擴(kuò)散現(xiàn)象，因此界面表面上不存在雜質(zhì)是不優(yōu)選的。……
擴(kuò)散焊-鋁基復(fù)合材料
2022-10-14

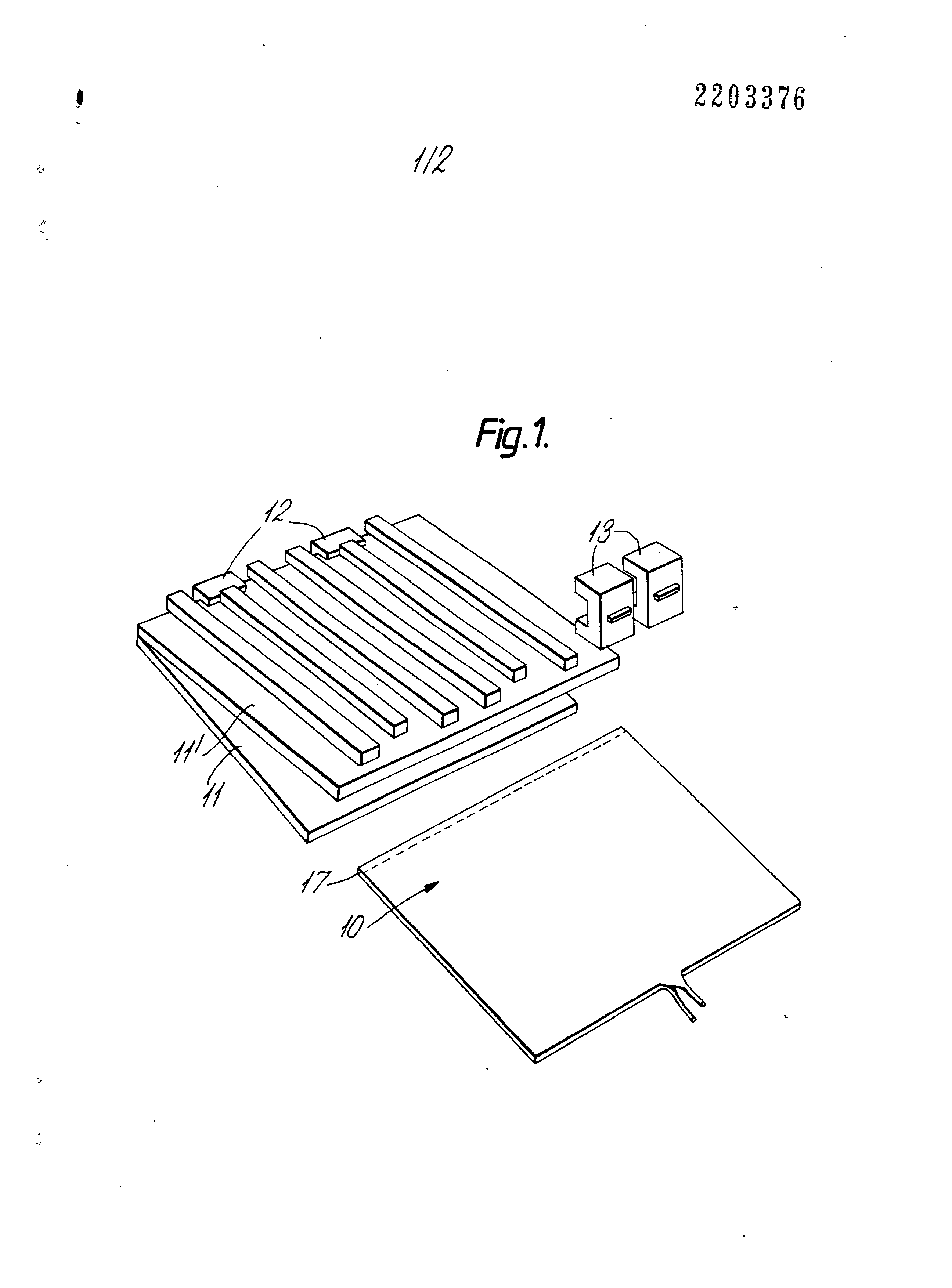

以研究在鋁基復(fù)合材料制品之間實(shí)現(xiàn)改進(jìn)形式的擴(kuò)焊接的方法，其中界面區(qū)域的冶金性能相對(duì)于母體材料基本不變。對(duì)鋁基復(fù)合材料的試樣進(jìn)行清潔和脫脂，然后將其引入氣相沉積室4，在2處保持低壓（104至102托），在那里它們進(jìn)行輝光放電過(guò)程，其中試樣表面的重整氧化物通過(guò)離子涂層除去，然后用銅涂覆試樣， 在氣相沉積過(guò)程中。試樣涂有厚度……
擴(kuò)散焊-陶瓷
2022-10-13
陶瓷具有較高的熔點(diǎn)，由于焊接比金屬難，陶瓷制品的成型生產(chǎn)都是通過(guò)燒結(jié)進(jìn)行的，以這種方式，不能生產(chǎn)出產(chǎn)品較大或形狀復(fù)雜的制品。從這樣的情況下，對(duì)于陶瓷的不斷擴(kuò)大的應(yīng)用，如何牢固地連接陶瓷燒結(jié)體的外觀一直備受期待。

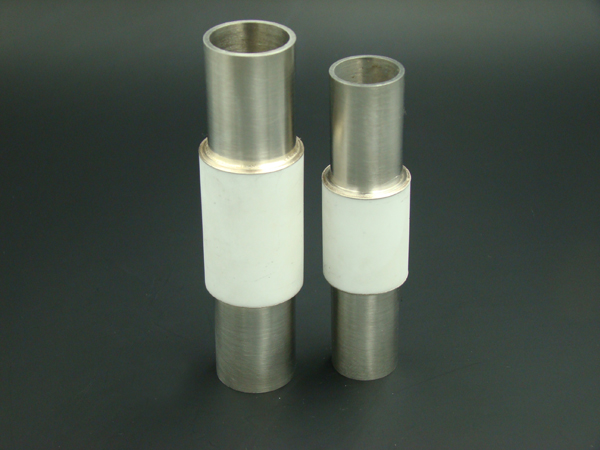

近年來(lái)，金屬是，或金屬和陶瓷和熱壓是有用的熱壓法或熱等靜壓（HIP）法作為牢固焊接的方法，并且正在研究……
擴(kuò)散焊接的基礎(chǔ)知識(shí)篇
2022-10-12

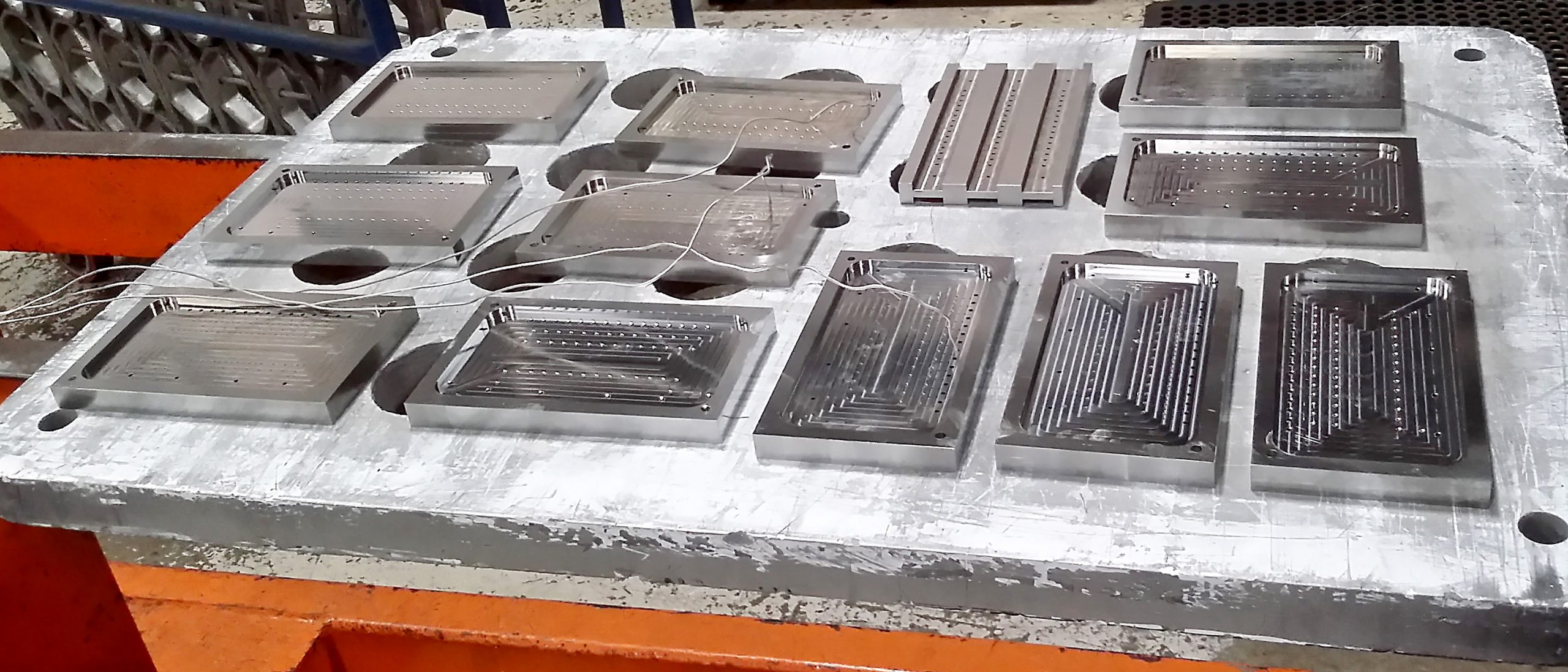

擴(kuò)散焊接廣泛用于工業(yè)產(chǎn)品的組裝和粘接。例如，將多個(gè)粘接材料堆疊在一起，并且在壓力夾具和粘合材料之間插入釋放材料，以免被焊接到壓力夾具上。使用這種擴(kuò)散焊接方法，可以制造微反應(yīng)器、微熱交換器、燃料電池分離器等，其內(nèi)部具有細(xì)小的氣體或液體通道。
如上所述，在對(duì)粘接材料加壓時(shí)，必須將要粘結(jié)的構(gòu)件相互粘接，并且粘接材料和壓……
真空擴(kuò)散焊接基本步驟
2022-10-11
使用熱等靜壓技術(shù)將金屬部件擴(kuò)散在一起。當(dāng)兩個(gè)配合表面在溫度、時(shí)間和壓力條件下壓在一起時(shí)，就會(huì)發(fā)生擴(kuò)散焊接，這些條件允許原子在界面上互換。必須使要連接的表面清潔，并密切控制溫度，壓力和時(shí)間的變量，以便實(shí)現(xiàn)原子的必要互換。
熱等靜壓（“HIPping”）是在壓力容器內(nèi)的高溫下將高壓氣體（例如氬氣）施加到要連接的部件上……
真空釬焊的材料應(yīng)用
2022-10-10
釬焊在制造形狀復(fù)雜的鋁合金結(jié)構(gòu)時(shí)是有效的。特別是真空釬焊被廣泛使用，因?yàn)檫@種方法不需要助焊劑，并且沒(méi)有任何環(huán)境污染問(wèn)題。真空釬焊使用釬焊板，其中由Al或Al合金組成的芯材的一個(gè)或兩個(gè)表面與Al合金釬焊填充金屬包覆在一起作為包層材料。使用這種方法，釬焊板被壓制成各種形狀的構(gòu)件，并且這些構(gòu)件被組裝在預(yù)定的結(jié)構(gòu)中，例如熱交換……
在真空狀態(tài)下的擴(kuò)散融合
2022-10-07
本文的目的是解釋在真空處理循環(huán)中可能發(fā)生的反應(yīng)以及防止這些反應(yīng)的不同方法。我們將討論在熱處理時(shí)如何形成擴(kuò)散組合物，以及當(dāng)兩種不同的材料在高溫下在高真空下彼此緊密接觸時(shí)，擴(kuò)散焊接如何成為熱處理商關(guān)注的問(wèn)題。

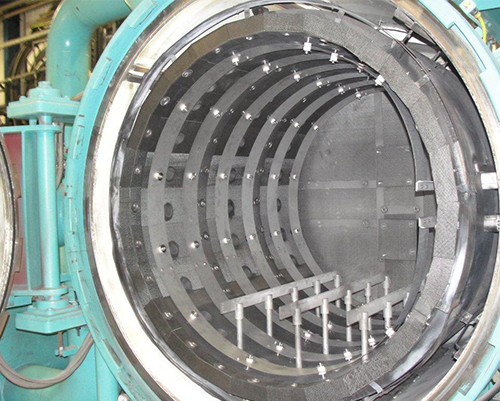

對(duì)許多人來(lái)說(shuō)，“擴(kuò)散”這個(gè)詞并沒(méi)有得到很好的理解?？紤]共晶的最佳方法是冶金熔化。當(dāng)具有不同熔點(diǎn)和無(wú)氧化物表面……
真空擴(kuò)散焊-小型管狀適配器
2022-10-06
通過(guò)真空擴(kuò)散焊接方法制造不同材料的小型管狀適配器領(lǐng)域，特別是獲得鋯鋼、鈦鋼、鋁鋼等小尺寸管狀適配器的方法，其中管狀毛坯的擴(kuò)散焊接是通過(guò)直徑小于14mm的螺紋進(jìn)行的。
螺紋適配器的擴(kuò)散焊接方法已知，當(dāng)螺紋坯料被擰緊，在真空中加熱到擴(kuò)散焊接的溫度，并通過(guò)擠壓到耐熱錐形心軸的內(nèi)套筒中，螺紋表面被擠壓到螺紋重疊的整個(gè)區(qū)域……
真空釬焊鋁合金的關(guān)注點(diǎn)
2022-10-05
Al合金以外的不同材料和Al合金使用Al合金釬焊材料，而不使用助焊劑，真空度已經(jīng)調(diào)節(jié)到約10-4Torr的真空釬焊方法通過(guò)在大氣中加熱進(jìn)行粘接是已知的。順便說(shuō)一句，一般是將Al合金釬焊材料與Al合金材料表面的狀態(tài)形成300?的更穩(wěn)定的氧化膜，在釬焊時(shí)，有必要破壞該膜以抑制蠟濕。在典型的釬焊工藝中，雖然在助焊劑中破壞了涂層，但在真空釬焊方法中不使用助焊劑，通過(guò)使用以JIS A4004和A4104為代表的Al-Si-Mg基釬焊材料，破壞所述氧化膜的Mg這些包括釬焊材料中約1-2%。因此，在連接真空釬焊時(shí)，對(duì)于鋁合金釬焊填料Al合金進(jìn)行粘接，含有Mg被認(rèn)為是必不可少的。
真空釬焊鋁合金氧化膜
2022-10-04
近年來(lái)，鋁合金結(jié)構(gòu)的釬焊，已經(jīng)發(fā)展出不需要的助焊劑真空釬焊方法，它已開(kāi)始積極開(kāi)展，從此不必?fù)?dān)心污染。真空釬焊是Al或Al合金的核心材料，其方式是在真空中進(jìn)行釬焊，使用通過(guò)在一側(cè)或兩側(cè)包覆鋁合金釬焊材料而獲得的釬焊片，各種啟動(dòng)由鋁合金制成的熱交換器用于釬焊結(jié)構(gòu)。該真空釬焊釬焊板已開(kāi)發(fā)出各種鋁合金，其釬焊材料鋁合金芯材目前……
良好的釬焊需要多高的的真空？
2022-09-30
良好的釬焊需要多高的的真空？只是高到足以將爐膛中存在的氧氣量減少到保持在爐子熱區(qū)中的氧原子數(shù)量不足以在被釬焊的金屬的接合面上引起破壞性表面氧化的水平.因此，不同的金屬將需要不同水平的真空來(lái)實(shí)現(xiàn)這一點(diǎn)，因?yàn)槊糠N金屬與氧氣的反應(yīng)不同，有些金屬比其他金屬更容易。例如，鈦和鋁都與爐內(nèi)氣氛中存在的任何氧氣反應(yīng)極快，并頑強(qiáng)地保持在……
AZ91鎂的真空擴(kuò)散焊
2022-09-29
AZ91鎂的真空擴(kuò)散焊，保溫時(shí)間的影響 470℃下不同焊接時(shí)間的接頭顯微。當(dāng)焊接時(shí)間為60分鐘時(shí)，焊接線清晰可見(jiàn)。當(dāng)焊接時(shí)間增加到90 min時(shí)，焊縫區(qū)僅存在少量結(jié)合晶粒，焊接線明顯變細(xì)。由于時(shí)間不夠，原子沒(méi)有充分?jǐn)U散。焊縫區(qū)晶粒再結(jié)晶和長(zhǎng)大過(guò)程沒(méi)有完成。由于原子擴(kuò)散更充分，焊縫區(qū)域存在更多的結(jié)合晶粒，焊縫明顯變細(xì)。當(dāng)保溫時(shí)間增加到120 min時(shí)，原子擴(kuò)散更充分，焊縫繼續(xù)褪色。然而，關(guān)節(jié)的顆粒繼續(xù)長(zhǎng)大。根據(jù)擴(kuò)散焊接的基本理論，增加接合時(shí)間可以有效提高擴(kuò)散焊接的效果，但當(dāng)接合時(shí)間超過(guò)一定值時(shí)，擴(kuò)散焊接接頭的質(zhì)量無(wú)法得到改善。因此選擇合適的焊接時(shí)間至關(guān)重要。
.jpg)
